حول نظام إدارة البطارية BMS:
الوظيفة: اكتشاف البطارية وحمايتها من الشحن الزائد، والإفراط في التفريغ، والتيار الزائد، والدائرة القصيرة، والكشف عن درجة الحرارة، ووظيفة موازنة الجهد الكهربائي التلقائي. مع المكونات الإلكترونية المتطورة (IC وMOSFET)، يتيح تصميم الهيكل البسيط الحصول على أداء عمل عالي الجودة وتطبيق مرن (يمكن استخدامه لسلاسل بطاريات أقل من خلال ترك بعض دبابيس التوصيل فارغة)، وتضمن تدابير الحماية الكاملة عمله بشكل ممتاز ضد أي حوادث خارجية غير متوقعة.
بالنسبة لمنتجاتك، فقط أخبرنا بالجهد/الخلايا/التيار الكهربائي أو نوع المعدات المستخدمة، وسنساعدك في اختيار وتوصية المنتجات الأكثر ملاءمة لك، أو نقوم بتصميمها خصيصاً لك!

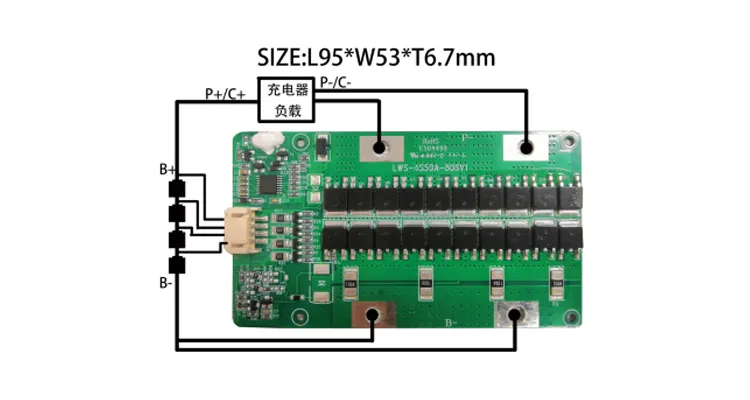

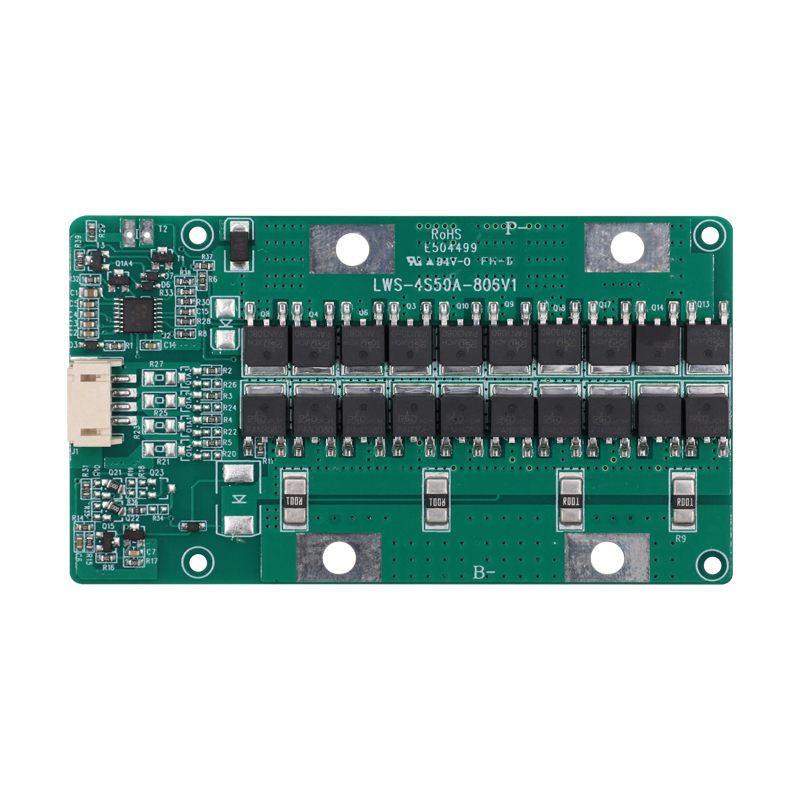

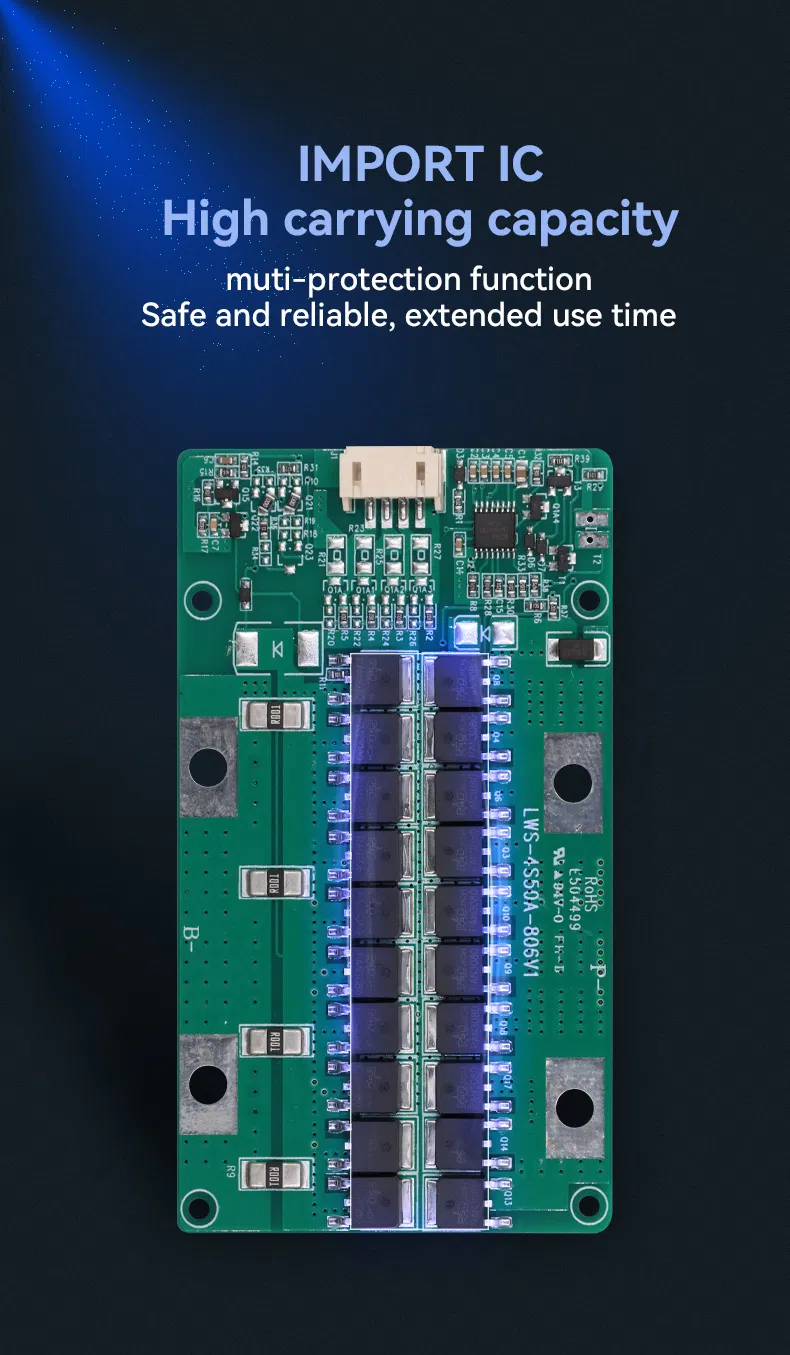

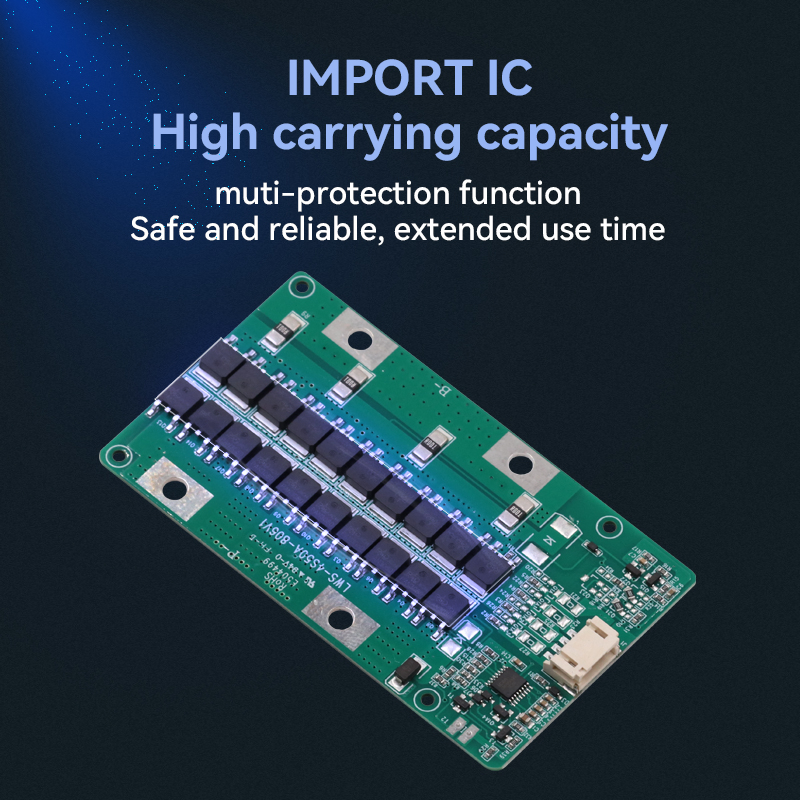

| مواصفات PCM لمجموعات بطاريات LiFePo4 ذات 12,8 فولت (4S) - LWS-4S50A-806V1 | ||||
|---|---|---|---|---|
| الرقم | عنصر الاختبار | المواصفات الفنية | المعيار القياسي | |
| 1 | الجهد | فولتية الشحن | التيار المستمر: 14.4 فولت CC/CV | مستمر |
| جهد التوازن لخلية واحدة | 3.525±0.025V | - | ||
| 2 | التيار | تيار التوازن لخلية واحدة | 15-75 مللي أمبير | - |
| الاستهلاك الحالي | ≤5 ميكرو أمبير | - | ||
| الحد الأقصى لتيار الشحن المستمر | 50 أمبير | - | ||
| أقصى تيار تفريغ مستمر | 50 أمبير | - | ||
| 3 | حماية من الشحن الزائد | جهد اكتشاف الشحن الزائد لخلية واحدة | 3.65±0.025V | - |
| وقت تأخير اكتشاف الشحن الزائد | 0.5S-1.5S | - | ||
| جهد تحرير الشحن الزائد لخلية واحدة | 3.55±0.05 فولت | - | ||
| 4 | الحماية من التفريغ الزائد | جهد اكتشاف التفريغ الزائد لخلية واحدة | 2.3±0.08V | - |
| وقت تأخير اكتشاف التفريغ الزائد | 500ms-1500ms | - | ||
| فولطية تحرير التفريغ الزائد لخلية واحدة | 2.5±0.1 فولت | - | ||
| 5 | الحماية من التيار الزائد | جهد اكتشاف التيار الزائد | 0.05±0.025V | - |
| تيار اكتشاف التيار الزائد | 280+-50A | - | ||
| وقت تأخير الاكتشاف | 100mS-500ms | - | ||
| حالة التحرير | قص الحمل | - | ||
| 6 | حماية من ماس كهربائى | حالة الاكتشاف | دائرة قصر خارجية | - |
| وقت تأخير الاكتشاف | 5-50uS | - | ||
| حالة التحرير | قص الحمل | - | ||
| 7 | المقاومة | دوائر الحماية (MOSFET) | ≤20 ميجا أوم | - |
| 8 | درجة الحرارة | نطاق درجة حرارة التشغيل | -20 ~ +60 درجة مئوية | - |
| نطاق درجة حرارة التخزين | -20 ~ +85 درجة مئوية | - | ||
