شركة بي دي بي للطاقة
1 / 5
| المعلمة | المواصفات |
|---|---|

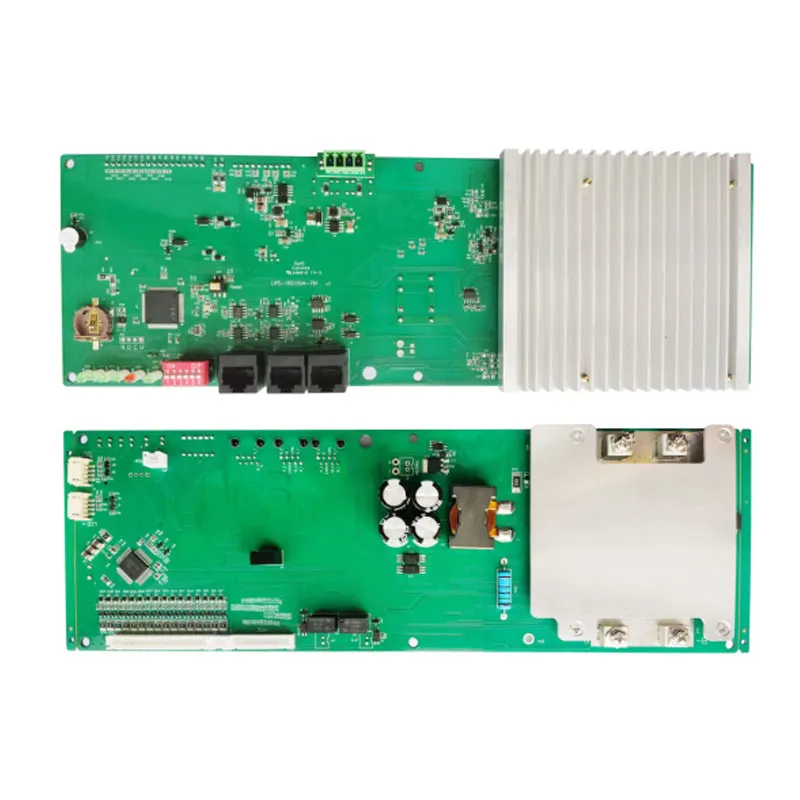

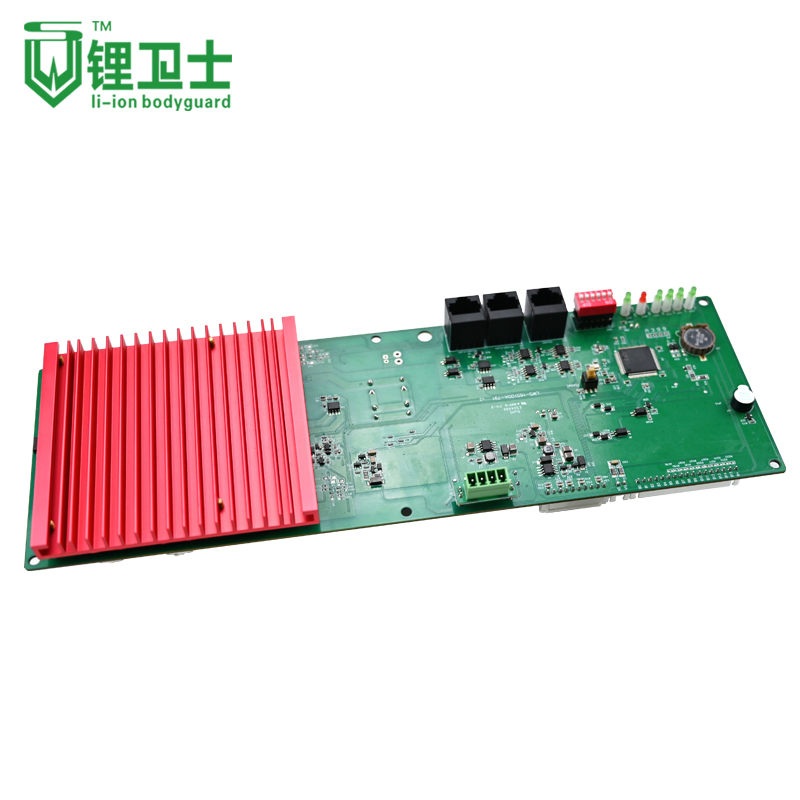

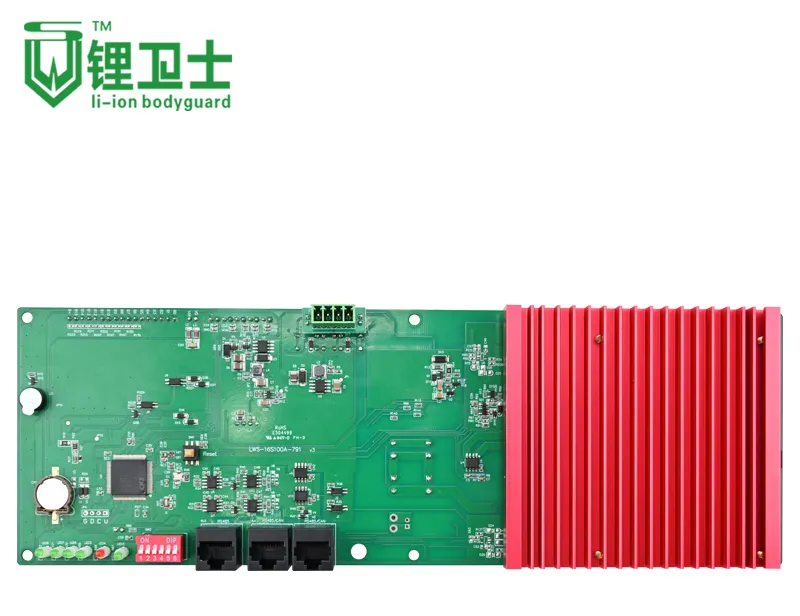

| الوضع | LWS-16S200A-791 |
| حجم PCM | L300*W100*T40 مم |
| سلسلة البطاريات | 16 ثانية متوفرة |
| تيار العمل | 100 متوفر |
| الاستخدام (نوع الخلية) | حزم بطاريات الليثيوم أيون (59.2V/CELL) حزم بطاريات LFePO4 (51.2 فولت/خلية) |
| التطبيق | دراجة نارية، منتجات شمسية، الخ |
| نموذج | متوفر |
| معلمات المنتج (مثال: LFion-13s) | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | ملاحظات | |
|---|---|---|---|---|---|---|---|---|
| التيار | أقصى تيار شحن مستمر | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | حول منتجاتك، فقط يمكنك استخدام الفولتية / الحالية أو التطبيق، إلخ.، سنساعدك في التوصية بالمنتجات الأكثر ملاءمة لك. |
| أقصى تيار تفريغ مستمر | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | ||
| الحماية من التيار الزائد | تيار اكتشاف التيار الزائد | 80±20A | 120±20A | 120±20A | 120±20A | 300±50 أمبير | 600±100 أمبير | |
| المقاومة | دوائر الحماية (MOSFET) | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | |
| الاستهلاك | الاستهلاك الحالي | ≤20 ميكرو أمبير | ≤20 ميكرو أمبير | ≤25 ميكرو أمبير | ≤25 ميكرو أمبير | ≤20 ميكرو أمبير | ≤50 ميكرو أمبير | |
| الجهد | فولتية الشحن | التيار المستمر: 54.6 فولت CC/CV 4.2/خلية | ||||||
| جهد التوازن لخلية واحدة | 4.25±0.025V | |||||||
| التيار | رصيد التيار لخلية واحدة | 42±5 مللي أمبير | ||||||
| حماية الشحن الزائد | جهد اكتشاف الشحن الزائد لخلية واحدة | 4.25±0.025V | ||||||
| وقت تأخير اكتشاف الشحن الزائد | 500ms-1500 mS | قابل للتخصيص | ||||||
| جهد تحرير الشحن الزائد لخلية واحدة | 4.15±0.05 فولت | قابل للتخصيص | ||||||
| حماية التفريغ الزائد | كشف التفريغ لخلية واحدة | 2.75±0.08V | قابل للتخصيص | |||||
| وقت تأخير اكتشاف التفريغ الزائد | 500ms-1500 mS | قابل للتخصيص | ||||||
| فولتية تحرير التفريغ الزائد لخلية واحدة | 3.0±1.0فولت | قابل للتخصيص | ||||||
| حماية التيار الزائد | جهد اكتشاف التيار الزائد | 0.1±0.025V | قابل للتخصيص | |||||
| حالة التحرير | قطع الحمل، استرداد تلقائي | - | ||||||
| حماية القصر | حالة الاكتشاف | دائرة قصر خارجية | - | |||||
| وقت تأخير الاكتشاف | 200-500uS | قابل للتخصيص | ||||||
| حالة التحرير | قطع الحمل، استرداد تلقائي | - | ||||||
| درجة الحرارة | نطاق درجة حرارة التشغيل | -20~+65 درجة مئوية | قابل للتخصيص | |||||
| نطاق درجة حرارة التخزين | -20~+85 درجة مئوية | قابل للتخصيص | ||||||
| معلمات المنتج (مثال: LFion-13s) | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | ملاحظات | |
|---|---|---|---|---|---|---|---|---|
| التيار | أقصى تيار شحن مستمر | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | حول منتجاتك، فقط يمكنك استخدام الفولتية / الحالية أو التطبيق، إلخ.، سنساعدك في التوصية بالمنتجات الأكثر ملاءمة لك. |
| أقصى تيار تفريغ مستمر | 15 أمبير | 25 أمبير | 30 أمبير | 40 أمبير | 100 أمبير | 200 أمبير | ||
| الحماية من التيار الزائد | تيار اكتشاف التيار الزائد | 80±20A | 120±20A | 120±20A | 120±20A | 300±50 أمبير | 600±100 أمبير | |
| المقاومة | دوائر الحماية (MOSFET) | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | ≤20 ميجا أوم | |
| الاستهلاك | الاستهلاك الحالي | ≤20 ميكرو أمبير | ≤20 ميكرو أمبير | ≤25 ميكرو أمبير | ≤25 ميكرو أمبير | ≤20 ميكرو أمبير | ≤50 ميكرو أمبير | |
| الجهد | فولتية الشحن | التيار المستمر: 46.8 فولت CC/CV 3.6/خلية | ||||||
| جهد التوازن لخلية واحدة | 3.60±0.025V | |||||||
| التيار | رصيد التيار لخلية واحدة | 36±5 مللي أمبير | ||||||
| حماية الشحن الزائد | جهد اكتشاف الشحن الزائد لخلية واحدة | 3.90±0.025V | ||||||
| وقت تأخير اكتشاف الشحن الزائد | 0.5S-2S | قابل للتخصيص | ||||||
| جهد تحرير الشحن الزائد لخلية واحدة | 3.80±0.025V | قابل للتخصيص | ||||||
| حماية التفريغ الزائد | كشف التفريغ لخلية واحدة | 2.00±0.05 فولت | قابل للتخصيص | |||||
| وقت تأخير اكتشاف التفريغ الزائد | 10 مللي ثانية-200 مللي ثانية | قابل للتخصيص | ||||||
| فولتية تحرير التفريغ الزائد لخلية واحدة | 2.50±0.05 فولت | قابل للتخصيص | ||||||
| حماية التيار الزائد | جهد اكتشاف التيار الزائد | 0.10±0.015V | قابل للتخصيص | |||||
| حالة التحرير | قطع الحمل، استرداد تلقائي | - | ||||||
| حماية القصر | حالة الاكتشاف | دائرة قصر خارجية | - | |||||
| وقت تأخير الاكتشاف | 200-500uS | قابل للتخصيص | ||||||
| حالة التحرير | قطع الحمل، استرداد تلقائي | - | ||||||
| درجة الحرارة | نطاق درجة حرارة التشغيل | -40 ~+65 درجة مئوية | قابل للتخصيص | |||||
| نطاق درجة حرارة التخزين | -40 ~+125 درجة مئوية | قابل للتخصيص | ||||||

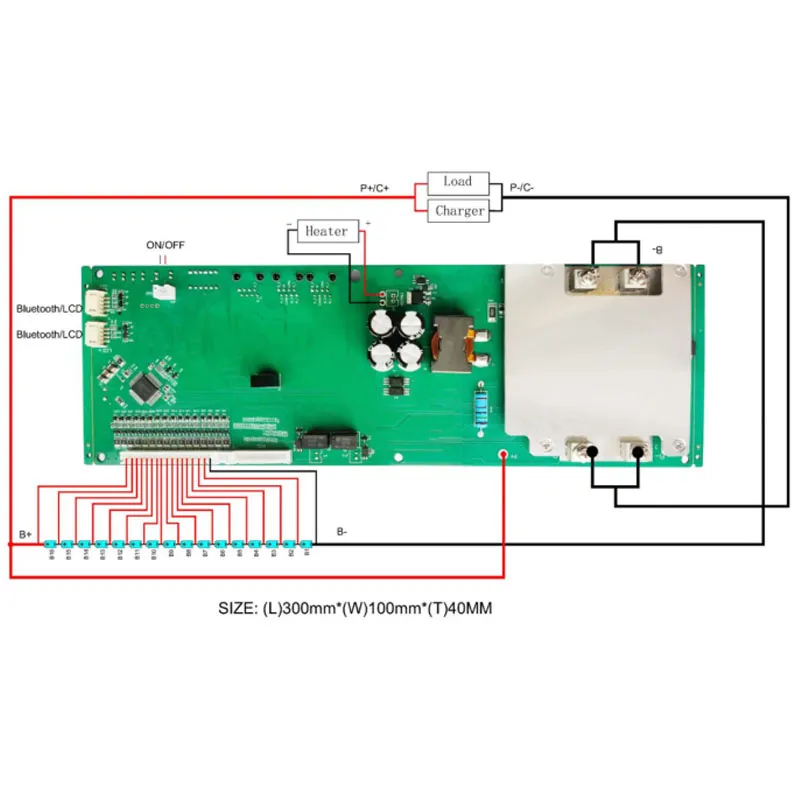

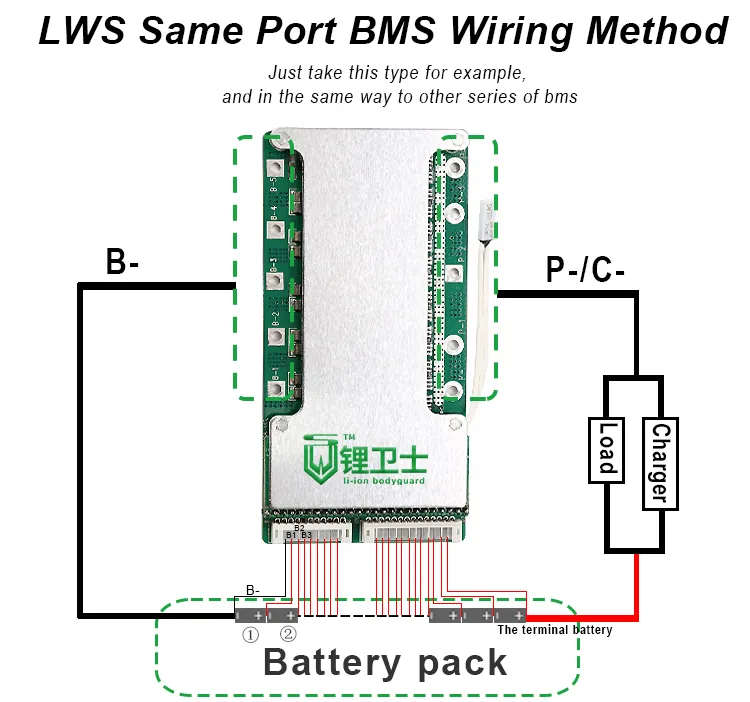

قم بتوصيل B بالطرف السالب للبطارية (يجب لحام B كعب القاعدة أولاً) ثم قم بتوصيل الكابلات (قبل توصيل الكابلات، قم بإزالة الكابلات من BMS).
بدء توصيل الأسلاك من B-B بالطرف السالب للبطارية. يتم توصيل الخط الجانبي B1 بالبطارية رقم 1 الموجب. الخط الثالث B2 متصل بالطرف الموجب رقم 2 للبطارية. الخط الرابع B3 متصل بالطرف الموجب لبطارية الرقم 3 وهكذا.
بعد توصيل الكبلات، اختبر الجهد الكهربائي الذي يتراوح بين كل خطين متجاورين من الخط الأول، يجب أن تكون فولتية بطارية الليثيوم أيون أقل من 4 فولت، ويجب أن تكون فولتية بطارية LFP أقل من 3.5 فولت. بعد التحقق، أدخل الخط.
ثم قم بتوصيل الطرف السالب للشاحن والحمل بـ P-/C-B- و P-/C- ويجب أن يكون الأسلاك ذات سمك كافٍ. يتطلب أسلوب الأسلاك أن يكون الترتيب صحيحاً تماماً.
